CANchecked CBD10 - Can Bus Hub
CBD10, kurz für "Can Bus Distribution" mit 10 Anschlüssen – warum benötigst du dieses Modul?
Die Verbindung von Can Bus-Geräten in deinem Fahrzeug kann manchmal eine echte Herausforderung darstellen. Sie erfordert eine saubere Verlegung und Verbindung von Can Bus-Kabeln, die Bereitstellung von Strom für die Geräte und die Suche nach einer geeigneten Möglichkeit zur Terminierung des Can Bus. Darüber hinaus besteht oft Bedarf an mehreren Can Bussen, um verschiedenen Anforderungen gerecht zu werden – wie dem Antriebs-Can Bus, dem Komfort-Can Bus und einem Programmier-Can Bus (USB2CAN), um nur einige zu nennen.
Um genau dieses Problem anzugehen, hat CANchecked ein praktisches Zusatzmodul mit 10 Anschlüssen entwickelt. Jede Verbindung führt vier Drähte: Can High, Can Low, 12V und Masse.

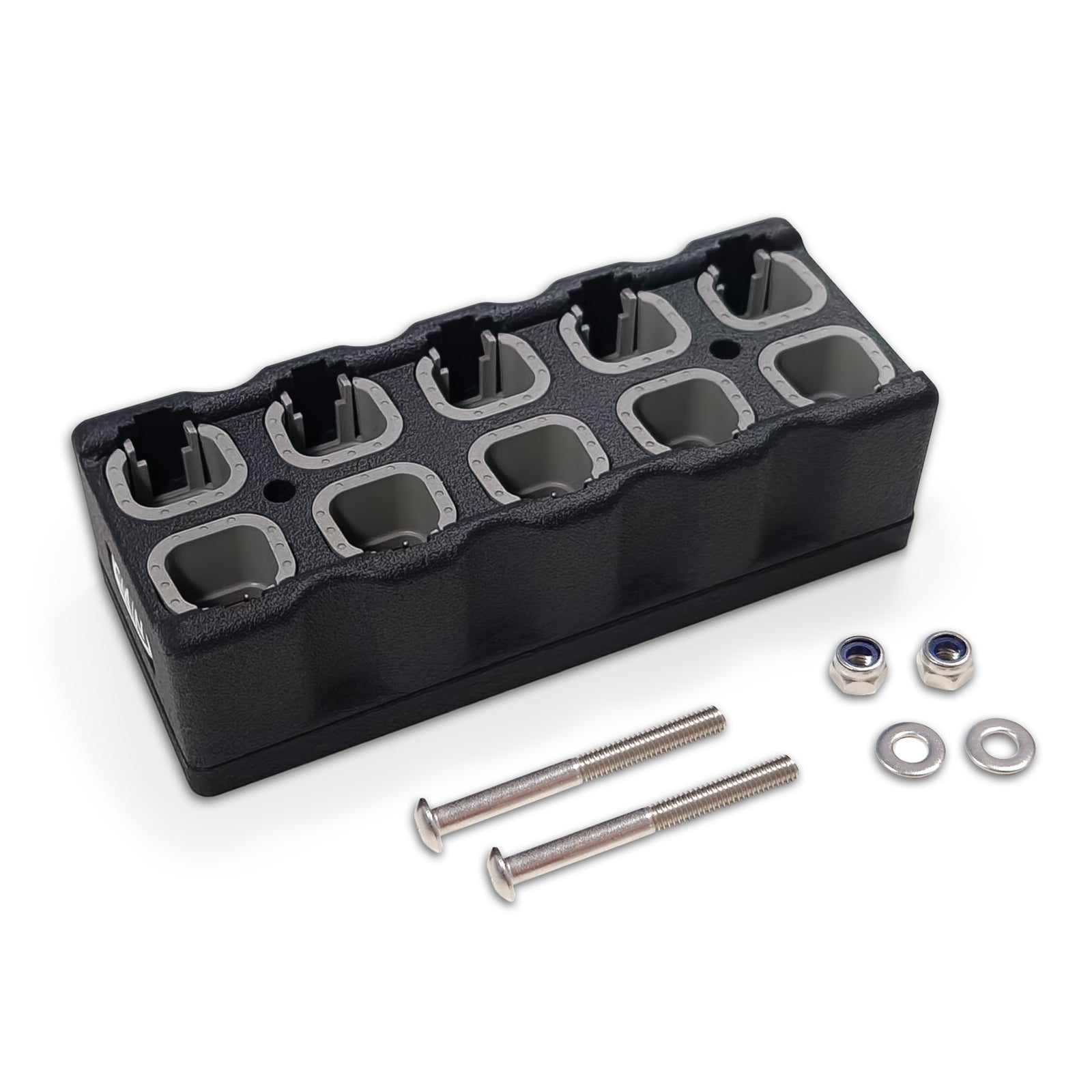

- Die CBD10 Hardware - Mit Maßen von nur 96x47x33mm ist die Box unglaublich kompakt und passt praktisch überall hin. Die Anschlüsse sind nach dem weit verbreiteten DTM04-4P-Design gestaltet. Passende Buchsen, DTM06-4S, können optional erworben werden, um die Installation abzuschließen. Für die Befestigung sind in der Mitte zwei Löcher vorgesehen, und du kannst die beiden mitgelieferten Schrauben verwenden.
CBD10 Konfigurationsoptionen
Unter dem unteren Deckel befinden sich Jumper auf der Leiterplatte:
- Auf der linken Seite verbinden JP3 und JP4 beide Can Busse miteinander (Can Bus 1 und Can Bus 2). Wenn beide Jumper entfernt werden, sind beide Can Busse getrennt, jeder mit fünf Anschlüssen.
- JP1 aktiviert die Can Bus-Terminierung für Can Bus 1.
- JP2 aktiviert die Can Bus-Terminierung für Can Bus 2.
Die Box kann optional mit einer 12V/Masse-Versorgungsleitung ausgestattet werden. Diese kann dann von den anderen Anschlüssen angezapft werden, um die Endgeräte mit Strom zu versorgen. Geräte mit höherem Stromverbrauch sollten jedoch nicht über das Modul mit Strom versorgt werden. In solchen Fällen solltest du sie nur über die Can Bus-Leitungen anschließen und eine separate Stromversorgung einrichten.
Wenn du dich für die Standardkonfiguration entscheidest, sind alle 10 Can Bus-Anschlüsse miteinander verbunden, und beide Can Bus-Terminierungswiderstände sind aktiviert.
